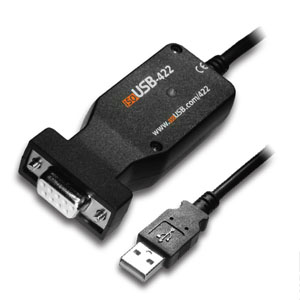

isoUSB-422

USB-RS-422-Interface

• vermeidet Masseschleifen
• Isolationsspannung 2,5kV
• Stromversorgung durch USB; kein Netzteil notwendig
• schützt Ihre Geräte vor Störungen
• schützt Ihre Geräte im Kurzschlussfall
• störungsunempfindlich, im Industriebereich einsetzbar
• störungsarm, im Wohnbereich einsetzbar
• beidseitig erkennbare Statusanzeige
• kompaktes, stabiles Gehäuse
• für professionellen Einsatz

technische Details

Downloads & Software

Pinbelegung

5 4 3 2 1
 9 8 7 6

1. +5Vout
2. RXD+
3. GND
4. TXD+
5. GND
6. GND
7. RXD-
8. TXD-
9. n.c.

• Differentielle Send- und Empfangsleitungen TXD+, TXD-, RXD+, RXD-
• RS-422 Kompatibel
• RS485-Betrieb vom Anwender durch Lötbrücken konfigurierbar
• Abschlußwiderstand vom Anwender durch Lötbrücken konfigurierbar
• Echo bei Halb-Duplex vom Anwender durch Lötbrücken konfigurierbar
• bis 2Mbit/s
• 1/8 Einheitslast, bis 256 Knoten möglich
• Kurzschlußfest und Fehlersicher -7..+12V
• ESD-Fest bis ±16kV HBM
• Industrieller Temperaturbereich -40..+85°C

• Treiber
• Treiber für isoUSB-232
  Bitte verwenden Sie obigen Treiber für die Muster-Geräte. (Das Gerät meldet sich als "Silicon Labs CP210x USB to UART Bridge"). Die Seriengeräte nutzen den Treiber "isoUSB-S" und melden sich mit ihrer Produktbezeichnung.
